RH7911快速充电接口控制器
简介
RH7911是一款基于SuperCharge 2.0（SC 2.0）快速充电协议的接口控制器IC，可自动识别充电设备类型，并通过充电协议与设备握手，使之获得设备允许的安全最大功率，在保护充电设备的前提下节省充电时间。支持Quick Charge 2.0、Turbo Charge 2.0、Rapid Charge 2.0BC1.2
应用范围：移动电源、便携式充电器、车载充电器等。
特性
完全兼容QC 2.0 快速充电协议规范
A类：5V、9V及12V输出电压
B类：5V、9V、12V及20V输出电压
可选12V或20V输出限制
兼容USB充电规范BC1.2
支持USB充电规范DCP模式
默认5V模式工作
待机功耗低
5 V输出电压时低于350uW
可靠的保护功能
引脚间短路保护
引脚开路保护及电路故障保护
封装形式：SOP8/SOT23-6

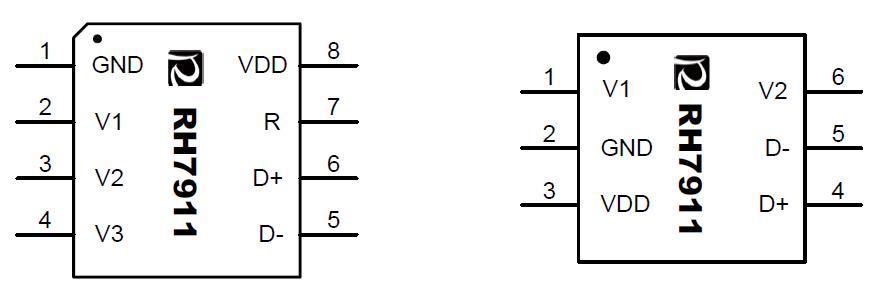

封装引脚示意图（左SOP8、右SOT23-6）

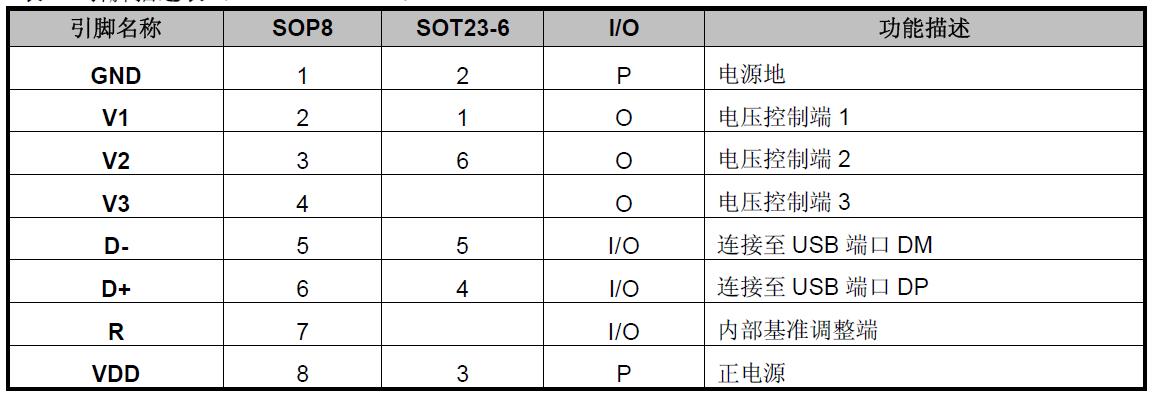

引脚描述表（SOP8/SOT23-6）

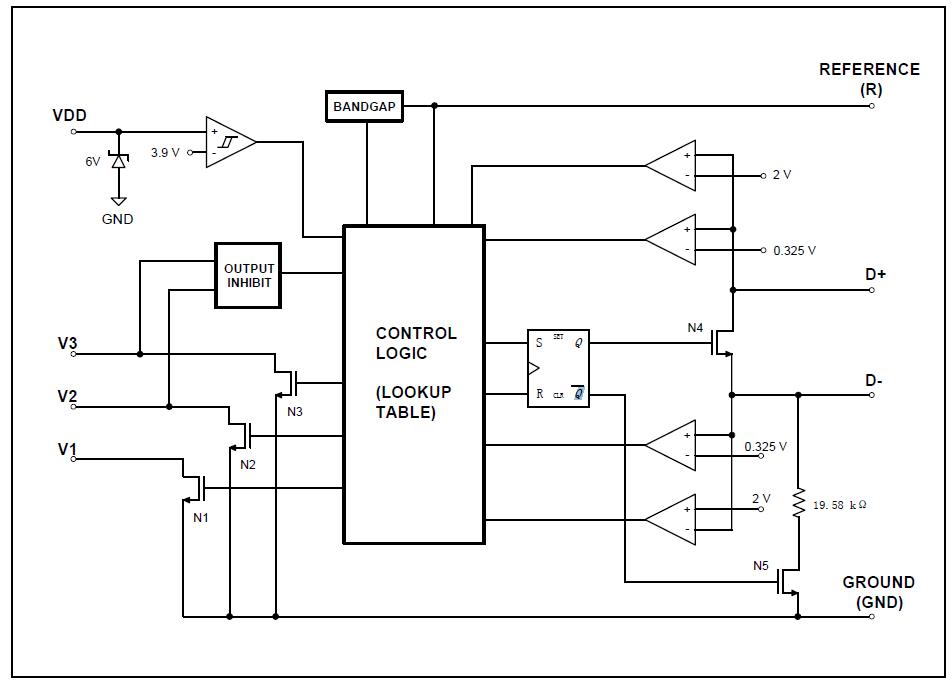

功能框图

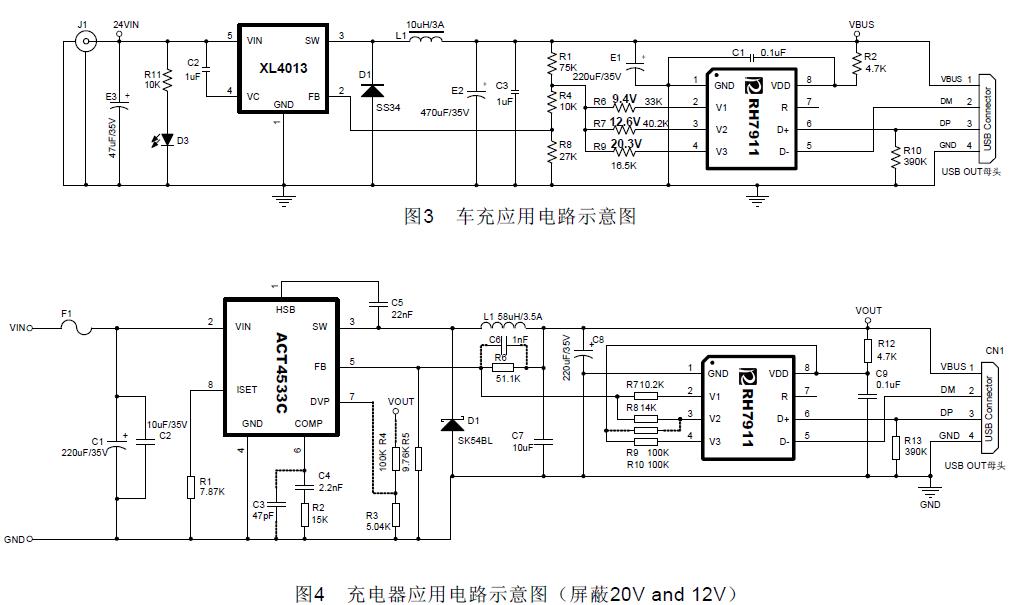

应用电路图
电气参数

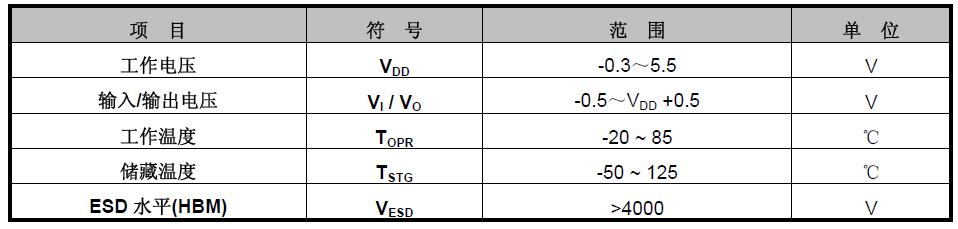

最大绝对额定值

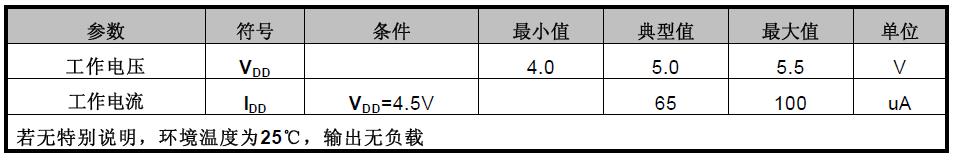

DC/AC特性
封装信息

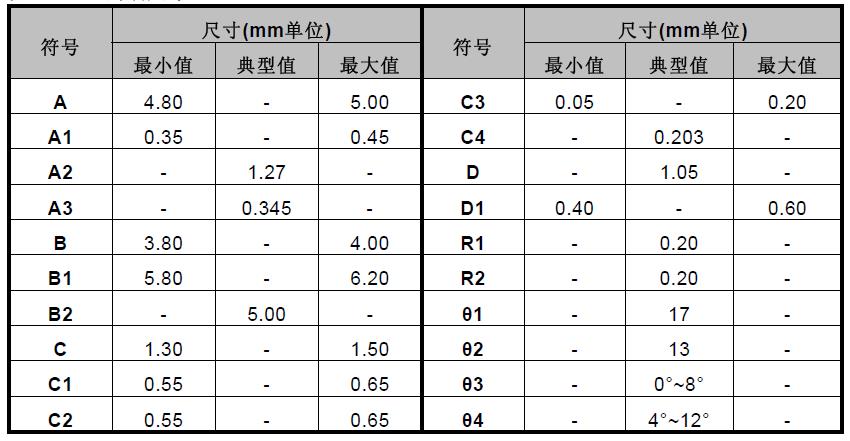

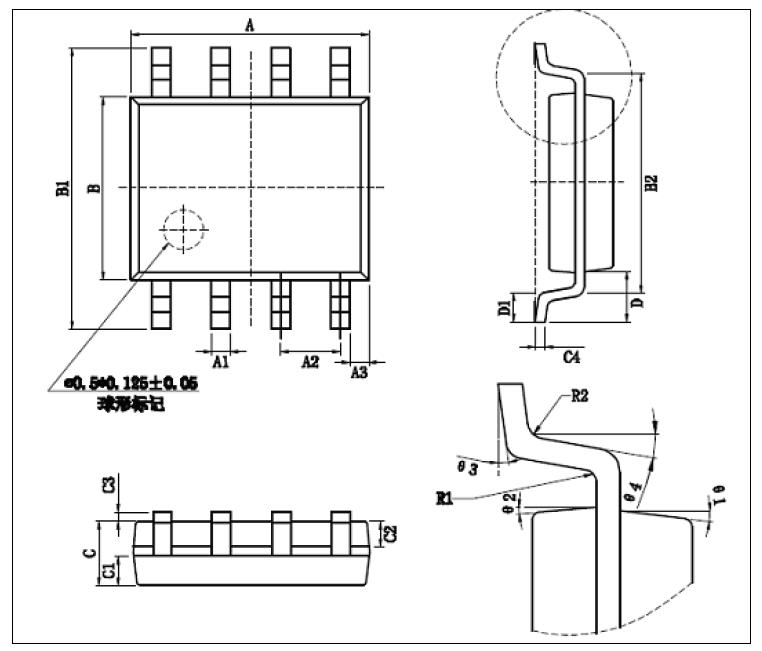

sop8

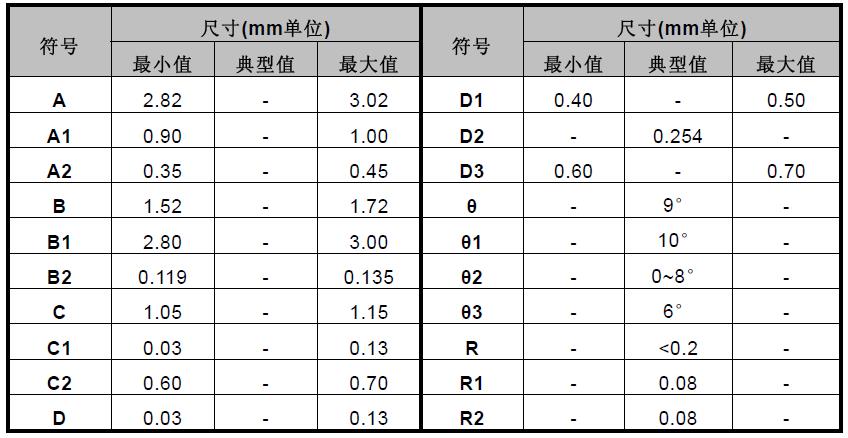

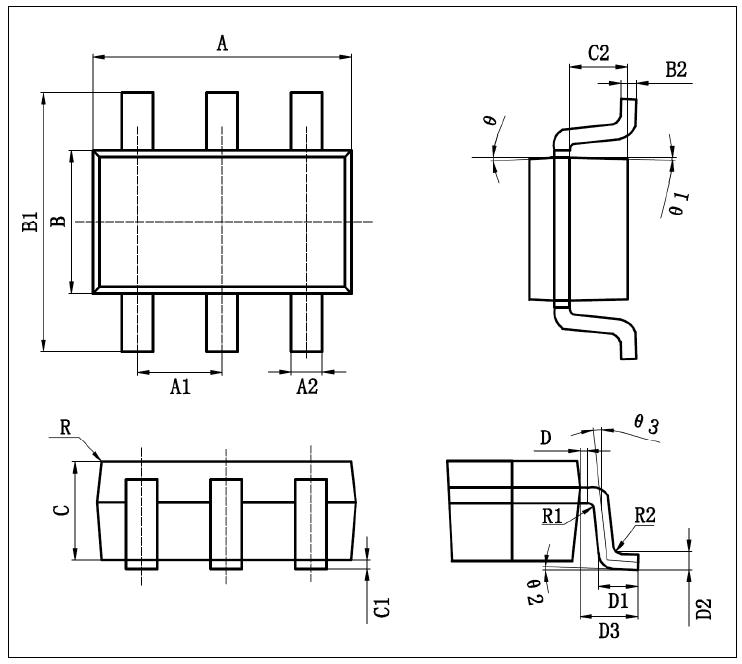

SOT23-6
