RH6030 单通道触摸感应开关

RH6030 是一款单通道电容式触摸感应控制开关IC,可以替代传统的机械式开关。

产品详情

RH6030 单通道触摸感应开关


1.简介
RH6030 是一款单通道电容式触摸感应控制开关IC,可以替代传统的机械式开关。
该IC 采用CMOS 工艺制造,结构简单,性能稳定。
该IC 可通过外部引脚配置成多种工作模式,可广泛应
用于灯光控制、玩具、家用电器等产品中。

2.特点
 工作电压:2.0V~5.5V
 最高功耗工作电流为10uA,低功耗模式工作电
流仅1.5uA(均指3.0V 供电且不带负载的条件下)
 可通过外部引脚配置为多种模式
 高可靠性,芯片内置去抖动电路,可有效防止由
外部噪声干扰导致的误动作
 可用于玻璃、陶瓷、塑料等介质表面

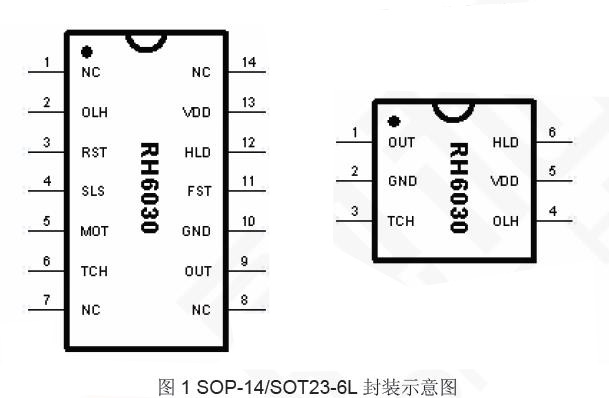

封装示意图

RH6030 封装示意图.jpg

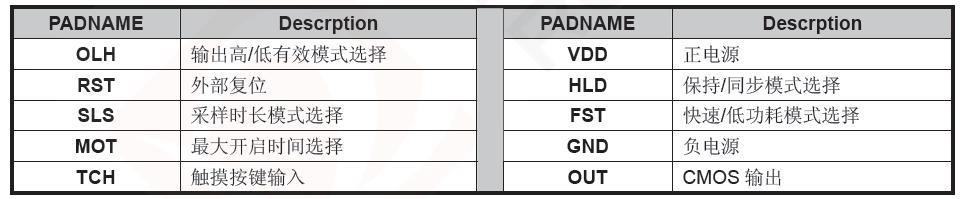

表1 引脚功能描述

RH6030 引脚表.jpg

4.功能描述
RH6030 可通过外部引脚配置为多种工作模式。外部配置引脚悬空时,配置位自动设置为默认值(Default)

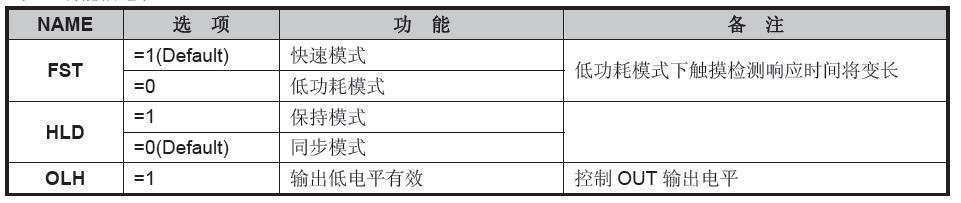

表2 功能描述表RH6030 表2 功能描述表.jpg

4.1快速/低功耗模式(FST)
通过对管脚FST 的设置,可配置为快速模式或者低功
耗模式,当该管脚悬空时,默认由内部上拉为高电平,
即置为快速模式;
FST 设置为1 (快速模式)时,触摸响应时间约40ms;
FST 设置为0 (低功耗模式)时,触摸响应时间约160ms

4.2 保持/同步模式(HLD)
当管脚HLD 悬空时,默认由内部下拉为低电平,即置
为同步模式;
HLD 设置为1 时,选择保持模式,此时输出OUT 状
态在触摸响应后保持:当触摸消失后仍保持为响应状
态;再次触摸并响应后恢复为初始状态;
HLD 设置为0 时,选择同步模式,此时输出OUT 状
态与触摸响应同步:只有检测到触摸时有输出响应;
当触摸消失时,OUT 状态恢复为初始状态。

4.3 输出模式选择(OLH)
RH6030 可设置多种输出模式,当管脚OLH 悬空时,
默认为由内部下拉为低电平,即置管脚OUT 为高电
平有效模式;
OLH 设置为1 时,OUT 脚为低电平有效模式;
OLH 设置为0 时,OUT 脚为高电平有效模式。

4.4 灵敏度调节
1. 设置SLS。当该管脚悬空时,默认由内部上拉
为高电平,采样时间长度设置为1.5ms;
SLS 设置为0 时,采样时间长度设置为3.0ms,
此时芯片对触摸感应响应的灵敏度高于SLS
设置为1 时的灵敏度。
2. 外接调节电容Cj。调节电容值的范围是0pF~
75pF,电容值的增加将导致灵敏度降低。
3. 改变连接到TCH 的触摸按键的面积和形状。如
需增加触摸感应灵敏度,可适当增大触摸按键
的面积;但触摸按键面积增大到一定程度后,
面积的继续增加几乎不能对灵敏度产生影响。
4. 触摸按键到TCH 管脚的导线长度,及PCB 的
布局,都会对灵敏度产生一定的影响。

4.5 最大开启时间模式(MOT)
此模式只在同步模式下有效,当管脚MOT 悬空时,
默认为由内部上拉为高电平,禁止最大开启时间复位功能;
MOT 设置为0 时,同步模式下触摸响应后,如持续检
测到触摸存在达到约75s(3V),则自动复位并校准,
同时置输出OUT 为未检测到触摸时的状态。

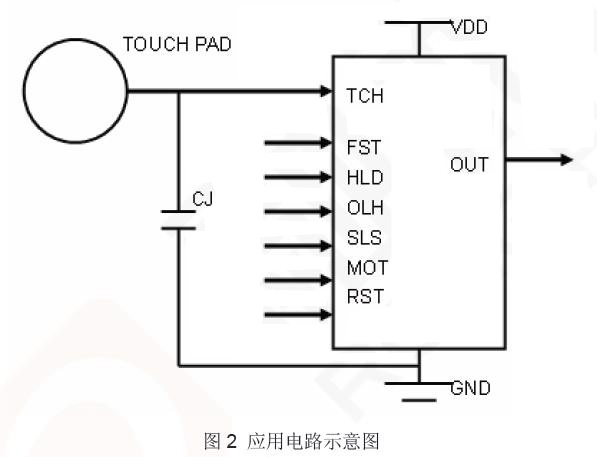

RH6030应用电路图

RH6030 应用电路.jpg


说明:
1. CJ 指调节灵敏度的电容,电容值大小0pF~75pF (电容值的增大将导致灵敏度降低)。
2. VDD 与GND 间需并联滤波电容C0 以消除噪声,建议大于10uF。供电电源需稳定,如果电源电压漂移
或者快速变化,可能引起灵敏度漂移或检测错误。
3. 请参看<RH60XX应用指南>,以改善实际应用之可靠性。

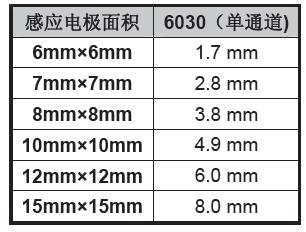

4. 感应焊盘的大小需依照面板材质、面板厚度等参数设定,可参下述亚克力材料穿透力对应表:

RH6030 应用电路图2.jpg
