RH6011 单通道触控型调光IC
简介
RH6011 是一款单通道电容式触摸感应调光IC。
该IC 采用CMOS 工艺制造，结构简单，性能稳定。
可通过引脚可配置成多种模式。
该IC 可广泛应用于灯光控制、玩具、家用电器等产品。
特点
工作电压：2.0V～5.5V
带有亮灯保护功能可延长灯泡使用寿命(模式1)
支持趣味呼吸灯模式
可直接驱动小功率LED 灯
低功耗模式仅5uA，最高功耗15uA(均指在3V且无负载的条件下)
高精度16 级亮度调整
可使用一个配置引脚设置成三种模式
高可靠性，芯片内置去抖动电路，可有效防止外部噪声干扰而导致的误动作
可用于玻璃、陶瓷、塑料等介质表面
SOT23-6L 小型封装
——深圳市触控科技有限公司

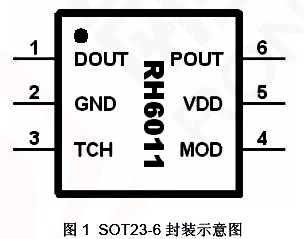

封装示意图
RH6011（SOT23-6L）
表一引脚功能描述
功能描述
RH6011 可通过配置MOD引脚设置为多种模式。
该引脚悬空时，默认设置为模式1。
1. 模式1(Default ,MOD=high-Z)：循环调光
① 初始上电：关闭状态。
② 点击触摸(持续时间<1S)，控制灯光亮/灭。
灯灭状态下点击触摸，进入灯亮状态：
1．如芯片供电电源已掉电，上电后从OFF 状态
逐渐过渡到75%亮度；
2．如芯片供电电源未掉电，上电后从OFF 状态
逐渐过渡到上一次关灯时亮度值；
灯亮状态下点击触摸，灯灭。
③ 长按触摸(持续时间>1S)，亮度逐级调节。
灯亮后第一次长按触摸，灯光亮度逐渐增加(每
0.5S 亮度上调一级)，灯光亮度最后保持在触摸
释放时刻对应的亮度。若达到最高亮度，则保持
最高亮度后不再变化。
再一次长按触摸，则灯光亮度逐级减小(每0.5S
亮度下调一级)，灯光亮度保持在触摸释放时刻
对应的亮度。若达到最低亮度，则保持最低亮度
后不再变化。
调光方向可以循环切换：若当次长按触摸为下调
亮度，下次长按触摸则转变为上调亮度，再次触
摸依次类推。反向调光的目的是在长按调光的过
程中若亮度调过头，可向回修正。若在长按触摸
的调光过程中释放触摸，则亮度停止在当前状
态。
点击触摸和长按触摸可混合使用。

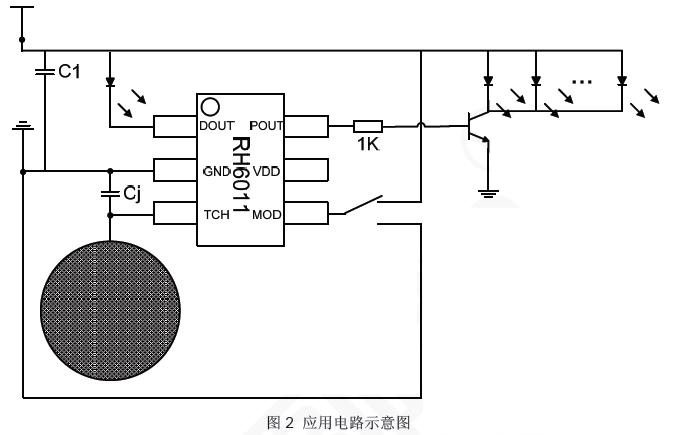

应用电路图
说明：
1. CJ 指调节灵敏度的电容，电容值大小0pF～50pF (电容值的增大将导致灵敏度降低)。
2. VDD 与GND 间需并联滤波电容C0 以消除噪声，建议大于10uF。供电电源需稳定，如果电源电压漂移
或者快速变化，可能引起灵敏度漂移或检测错误。
3. 请参看<RH60XX 应用指南>，以改善实际应用之可靠性。
