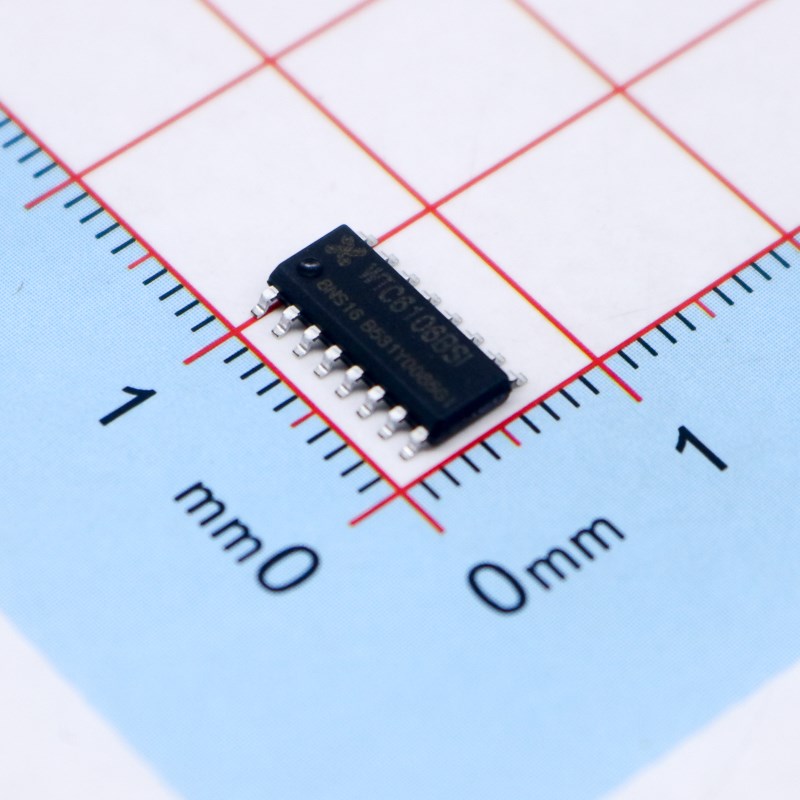

WTC6106BSI WTC6106BSI-L WTC6106BSI-M 六通道电容式触摸感应按键芯片 万代一级代理

产品概述

  WTC6106BSI 系列触摸感应 IC 是为实现人体触摸界面而设计的集成电路。可替代机械

式轻触按键，实现防水防尘、密封隔离、坚固美观的操作界面。一个 WTC6106BSI 可实现 3

到 6 个独立按健，用户可根据需要灵活使用。

型号区分             标准品 SHIFT：WTC6106BSI；低功耗 SHIFT：WTC6106BSI-L ；

任意三键可同时反应： WTC6106BSI-M

按键数量             3-6 个按键

技术机理             电容数字转换技术

按键反应模式         标准 WTC6106BSI 为 SHIFT 模式。WTC6106BSI-M 任意三个按键可同时操作

                     同时反应同时输出

按键感应盘大小       最小 3mm×3mm 最大 30mm×30mm, 根据实际需要和面板厚度而定

相邻按键感应盘间隙   标准 WTC6106BSI 相邻按键感应盘的最小间隙 0.5mm,根据实际需要而定，可

                     用作密集键盘。WTC6106BSI-M 要求按键之间有足够的间隙，不可用作密集键

                     盘。

按键感应盘形状       任意形状多边形,圆形或椭圆形,中间可留孔或镂空.

按键感应盘材料       PCB 铜箔,金属片,平顶圆柱弹簧,导电橡胶,导电油墨,导电玻璃的 ITO 层等

对 PCB 的要求       单面 PCB 板, 双面 PCB

面板材质             绝缘材料,如有机玻璃,普通玻璃,钢化玻璃,塑胶,木材,纸张,陶瓷,石材等

面板厚度             0~20mm

按键灵敏度调节方式   改变基准电容 CSEL 的值可对按键的灵敏度进行调节

有效触摸反应时间     小于 100ms

防水性能             对面板撒水,喷水按键不发生误动 ,面板漫水,积水时触摸按键无异常反应

抗射频干扰性能       能有效抑制 GSM 手机贴近面板拨打或接听电话，大功率对讲机靠近面板进行

                     对讲操作产生的射频干扰

工作电压范围         WTC6106BSI 和 WTC6106BSI-M 为 3.3V-5.5V，WTC6106BSI-L 为 2.2V-5.5V

工作温度范围         －40℃－+85℃

数据传输接口         输入/输出一对一

储存温度范围         －50℃－+125℃

芯片封装形式         NSOP16 (150MIL)

典型应用             各种家用电器,安防设备,通讯设备,工业控制设备仪器仪表,,娱乐设备, 医疗设

                     备,体育设备,玩具等.

WTC6106BSI 引脚排列图：

WTC6106BSI 引脚定义：

WTC6106BSI 原理图：

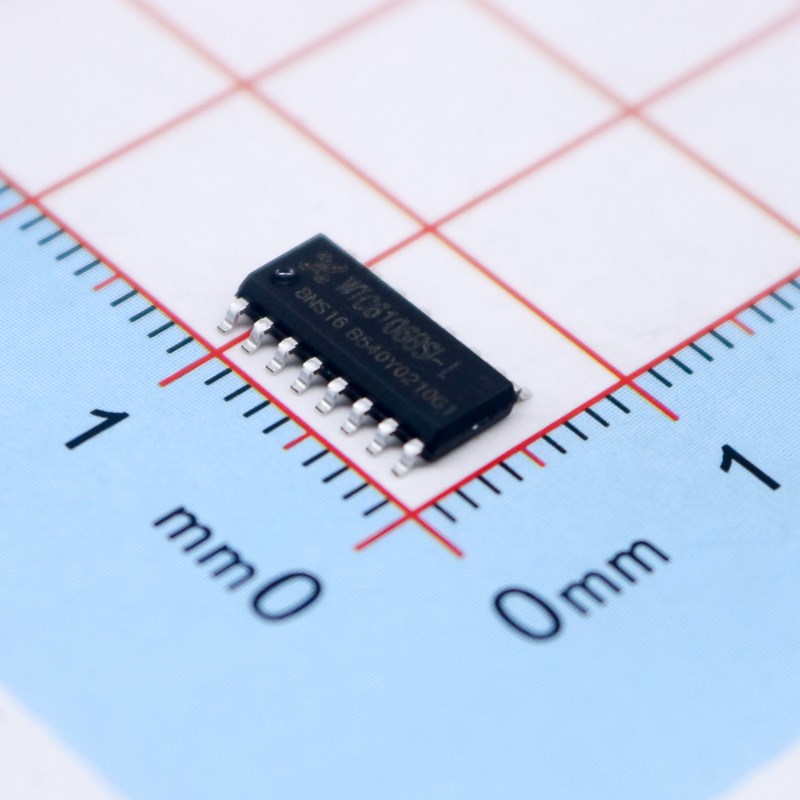

低功耗版本 WTC6106BSI-L

WTC6106BSI-L 为低功耗版本，其特性与标准的 WTC6106BSI 相同，不同之处在于：

1：WTC6106BSI_L 工作电压范围为 2.2V~5.5V。

2：WTC6106BSI-L 具有休眠模式。

9 秒钟没有有效的触摸操作后芯片会自动进入休眠模式工作以减小消耗电流。

芯片进入休眠模式后的典型电流为 18uA（3V 供电电压）可以满足电池供电产品的低功耗需求。

进入休眠模式后只需简单的触摸按键就可以唤醒 WTC6106BSI-L 进入正常工作模式。
