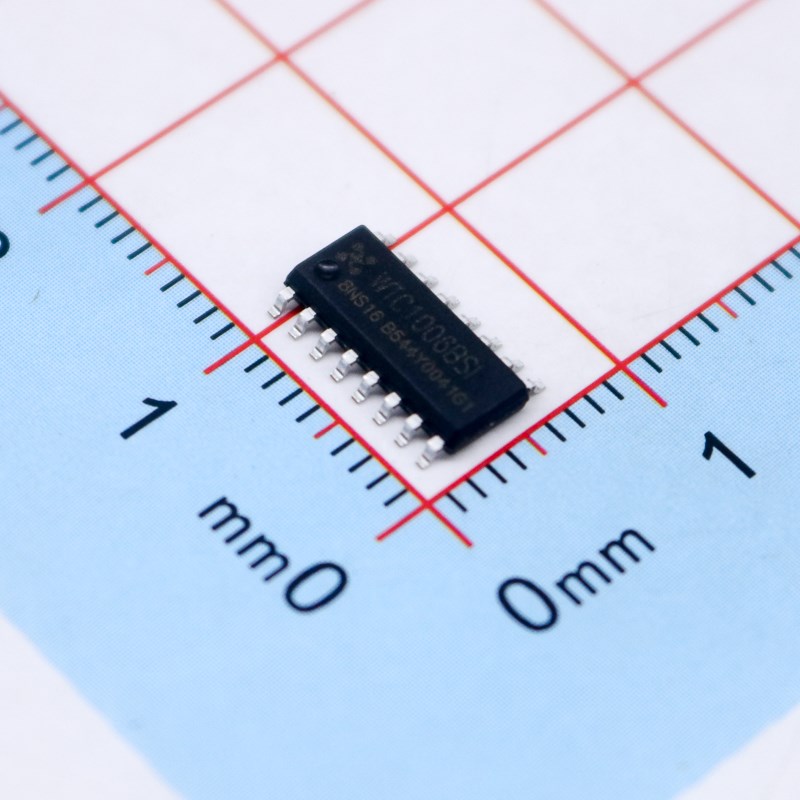

WTC1006BSI WTC1006BSI-M 六通道电容式触摸感应按键芯片 万代一级代理

产品概述

  WTC1006BSI 系列触摸感应 IC 是为实现人体触摸界面而设计的集成电路。可替代机械 式轻触按键，实现防水防尘、密封隔离、坚固美观的操作界面。一个 WTC1006BSI 可实现 3 到 6 个独立按健，用户可根据需要灵活使用。

按键数量               3-6 个按键

技术机理               电容数字转换技术

按键反应模式           标准的 WTC1006BSI 为多键组合（SHIFT）模式。WTC1006BSI-M 任意三个按

                       键可同时操作同时反应同时输出

按键感应盘大小         最小 3mm×3mm 最大 30mm×30mm, 根据实际需要和面板厚度而定

相邻按键感应盘间隙     标准的 WTC1006BSI 相邻按键的最小间隙为 0.5mm,根据实际需要而定。可用

                       作密集键盘。WTC1006BSI-M 要求按键之间有足够的间隙，不可用作密集键盘。

按键感应盘形状         任意形状多边形,圆形或椭圆形,中间可留孔或镂空。

按键感应盘材料         PCB 铜箔,金属片,平顶圆柱弹簧,导电橡胶,导电油墨,导电玻璃的 ITO 层等

对 PCB 的要求          单面 PCB 板, 双面 PCB

面板材质               绝缘材料,如有机玻璃,普通玻璃,钢化玻璃,塑胶,木材,纸张,陶瓷,石材等

面板厚度               0~20mm

按键灵敏度调节方式     改变基准电容 CSEL 的值可对按键的灵敏度进行调节

有效触摸               反应时间 小于 100ms

防水性能               对面板撒水,喷水按键不发生误动 ,面板漫水,积水时触摸按键无异常反应

抗射频干扰性能         能有效抑制 GSM 手机贴近面板拨打或接听电话，大功率对讲机贴近面板进行

                       对讲操作产生的射频干扰

工作电压范围           3.3V-5.5V

工作温度范围           －40℃－+85℃

数据传输接口           输入/输出一对一

储存温度范围           －50℃－+125℃

芯片封装形式           NSOP16 (150MIL)

典型应用               各种家用电器,安防设备,通讯设备,工业控制设备仪器仪表,,娱乐设备, 医疗设

                       备,体育设备,玩具等.

WTC1006BSI 引脚图：

                    ——深圳市触控科技有限公司

WTC1006BSI 引脚定义：

工作在 6 健模式下的 WTC1006BSI 的应用电路图：

——深圳市触控科技有限公司

WTC1006BSI 的电源

WTC1006BSI 测量的是电容的微小变化，要求电源的纹波和噪声要小，要注意避免由

电源串入的外界强干扰。尤其是应用于电磁炉，微波炉时，必须能有效隔离外部干扰及电压

突变，因此要求电源有较高稳定度。建议采用如图 4所示 78L05 组成的稳压电路。

WTC1006BSI SHIFT 模式，多键顺序反应 可用作密集键盘

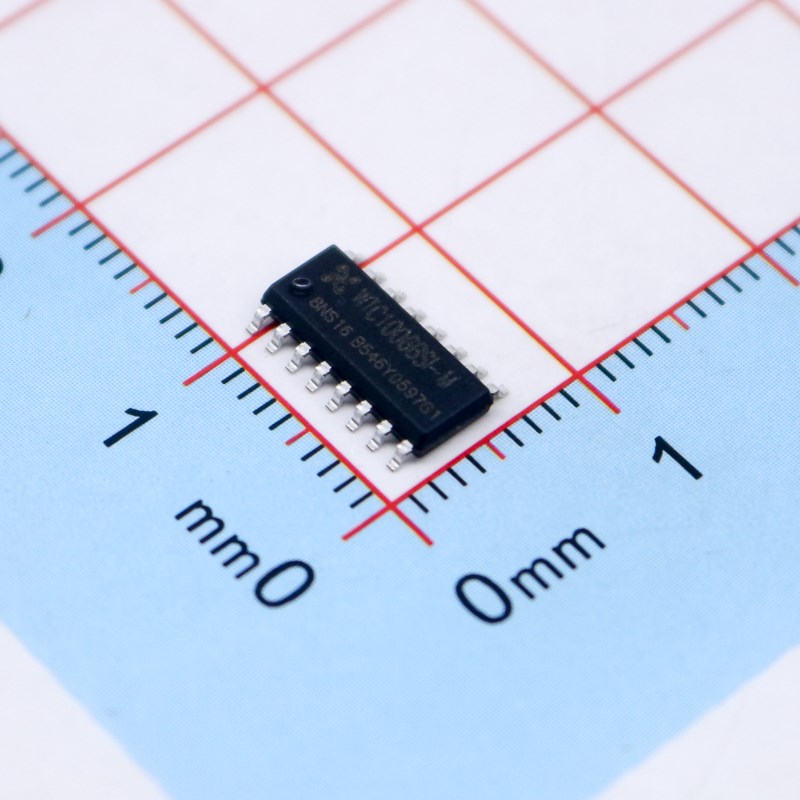

WTC1006BSI-M 任意三个按键可同时操作，同时反应同时输出 不能用作密集键盘
