WTC6212BSI WTC6212BSI-L 十二通道电容式触摸感应按键芯片 万代一级代理

触控科技是万代科技的在国内的销售公司,主要负责万代科技全线触摸感应IC在国内的推广、销售、技术支持、售前咨询、售后服务、物流仓储等业务。几年来,通过专业、快捷、周到的服务,已先后同一些国内一线家电企业建立了长期合作关系,并在华南的广州,佛山、中山. 华东的杭州、温州、宁波等中国家电之都有着大量的并持续扩大的客户群。微电子已经成为最专业和值得信赖的触摸感应芯片供应商。WINCOM万代触摸芯片:WTC02SP WTC02S WTC02D WTC6106BSI WTC6106BSI-L WTC6508BSI WTC1006BSI WTC6212ML WTC6212BSI WTC6312ML WTC6312BSW

产品详情

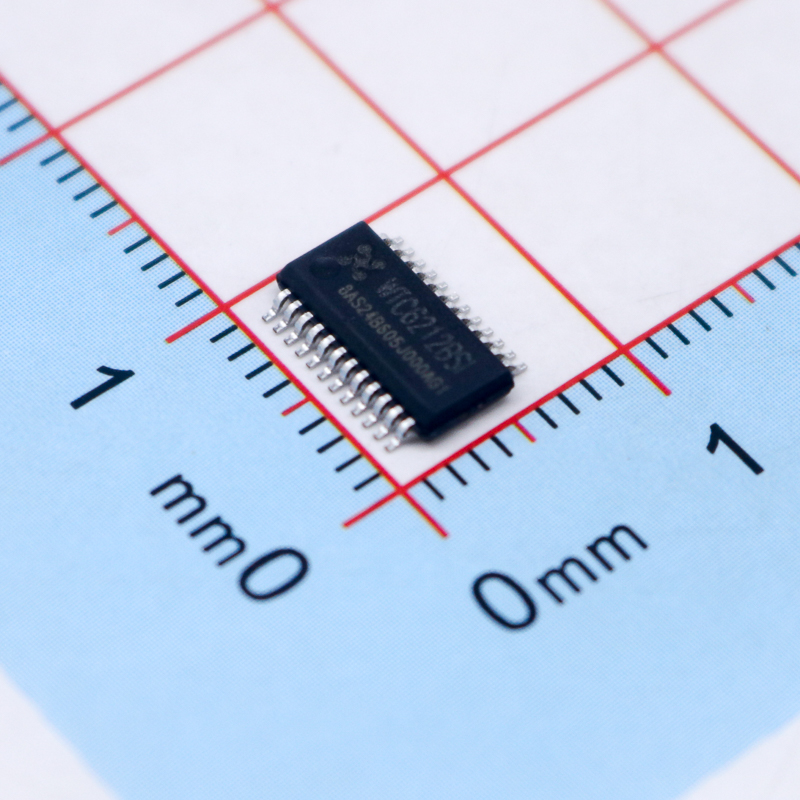

WTC6212BSI WTC6212BSI-L 十二通道电容式触摸感应按键芯片 万代一级代理


产品概述

WTC6212BSI 系列触摸感应 IC 是为实现人体触摸界面而设计的集成电路。可替代机械 式轻触按键,实现防水防尘、密封隔离、坚固美观的操作界面。一个 WTC6212BSI 可实现 4 12 个独立按健,用户可根据需要灵活使用。




型号区分             WTC6212BSI 为标准版;WTC6212BSI-L 为有休眠模式的低功耗版,


按键数量             412 个按键


技术机理             电容数字转换技术


按键反应模式         单键反应,一次只能操作一个按键


按键感应盘大小       最小 3mm×3mm , 最大 30mm×30mm, 根据实际需要和面板厚度而定


按键感应盘间距       最小间距 0.5mm,根据实际需要而定


按键感应盘形状       任意形状多边形,圆形或椭圆形,中间可留孔或镂空.


按键感应盘材料       PCB 铜箔,金属片,平顶圆柱弹簧,导电橡胶,导电油墨,导电玻璃的 ITO 层等


PCB 的要求        单面 PCB , 双面 PCB


面板材质             绝缘材料,如有机玻璃,普通玻璃,钢化玻璃,塑胶,木材,纸张,陶瓷,石材等


面板厚度             0~20mm


按键灵敏度调节方式   改变基准电容 CSEL 的值可对按键的灵敏度进行调节


有效触摸反应时间     小于 100ms


防水性能             对面板撒水,喷水按键不发生误动 ,面板漫水,积水时触摸按键无异常反应,


抗射频干扰性能       能有效抑制 GSM 手机贴近面板拨打或接听电话,大功率对讲机贴近面板进行

                     对讲操作产生的射频干扰。


工作电压范围         WTC6212BSI3.3V-5.5VWTC6212BSI-L:2.2V-5.5V


工作温度范围         -40℃-+85


数据传输接口         BCD 接口(8421 )


储存温度范围         -50℃-+125


芯片封装形式         SSOP24(150MIL)


典型应用             各种家用电器,安防设备,通讯设备,工业控制设备仪器仪表,,娱乐设备, 医疗设

                     备,体育设备,玩具等.


WTC6212BSI 引脚图:

WTC6212BSI 引脚图.jpg

WTC6212BSI引脚定义:

WTC6212BSI 引脚定义.jpg


WTC6212BSI 应用原理图 :

WTC6212BSI 的外围电路很简单,只需少量阻容元,图是工作在 12 键模式下的 WTC6212BSI 的应用电路图



WTC6212BSI 应用原理图.jpg














低功耗版本 WTC6212BSI-L

38 秒的时间内触摸按键一直没有被触摸操作的情况下,WTC6212BSI-L 将自动进入休眠模式。

在休眠期间芯片将继续侦测各个按键输入通道,一旦有按键被操作,芯片将被唤醒并进

入正常工作模式。

休眠期间静态电流低于 18uA,此低功耗版本芯片 WTC6212BSI-L 可满足电池供电的电

子产品上使用触摸感应按键的设计需用。

WTC6212BSI 封装和尺寸图:

WTC6212BSI 封装和尺寸图.jpg
