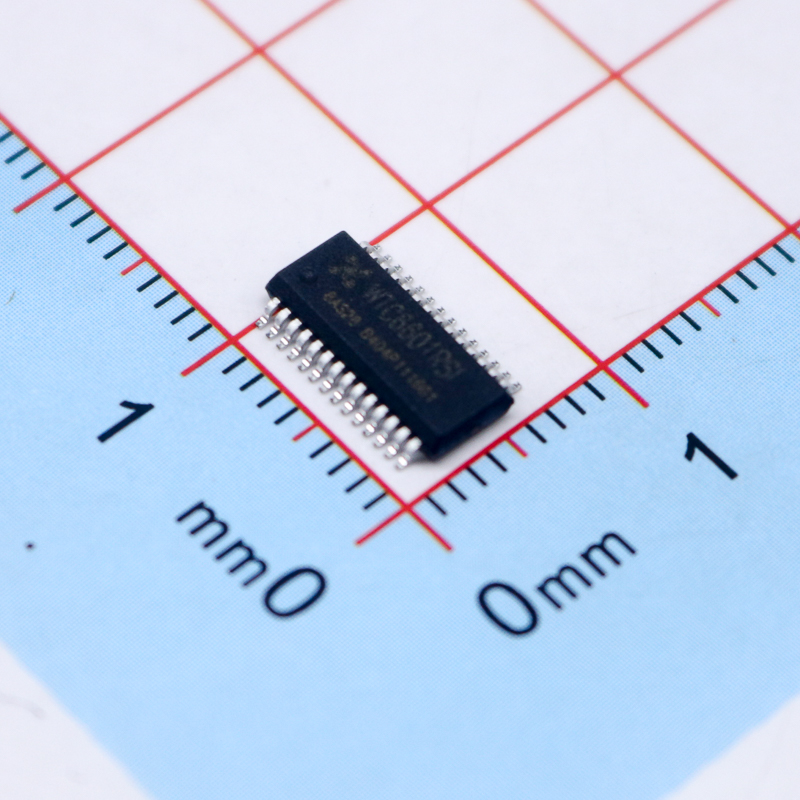

WTC6601RSI 六通道电容感应式触摸开关芯片 万代一级代理

产品简介：

WTC6601RSI 系列触摸感应 IC 是为实现人体触摸界面而设计的集成电路。可替代机械式轻

触按键和机械旋钮，实现防水防尘、密封隔离、坚固美观的操作界面。一个 WTC6601RSI

可实现 3~4 个独立按健，和一个触摸滚轮、滑条。可以为用户提供低成本的人机交互界面。

触摸滚轮、滑条可以很灵敏地侦测到手指在滚轮或滑条上滑动的方向和滑动的距离，分别从

UP 输出脚或 DOWN 输出脚连续输出多个脉冲信号，手指滑动的距离越长，UP 或 DOWN

输出的脉冲的个数越多，主控制器可跟据此脉冲信号来控制物理量的增大或减小，使操作操

作滚轮和滑条达到操作多圈电位器和滑动电位器的效果。

按键数量               3-6 个按键

滚轮（滑条）数         1

技术机理               电容数字转换技术

按键反应模式           单键反应，一次操作一个按键

按键感应盘大小         最小 3mm×3mm 最大 30mm×30mm, 根据实际需要和面板厚度而定

按键感应盘间距         最小间距 0.5mm,根据实际需要而定

按键感应盘形状         任意形状多边形,圆形或椭圆形,中间可留孔或镂空.

按键感应盘材料         PCB 铜箔,金属片,平顶圆柱弹簧,导电橡胶,导电油墨,导电玻璃的 ITO 层等

对 PCB 的要求          单面 PCB 板, 双面 PCB

面板材质               绝缘材料,如有机玻璃,普通玻璃,钢化玻璃,塑胶,木材,纸张,陶瓷,石材等

面板厚度               0~5mm

按键灵敏度调节方式     改变基准电容 CSEL 的值可对按键的灵敏度进行调节

有效触摸反应时间       小于 100ms

防水性能               对面板撒水,喷水按键不发生误动 ,面板漫水,积水时触摸按键无异常反应

抗射频干扰性能         能有效抑制 GSM 手机贴近面板拨打或接听电话，大功率对讲机贴近面板进行

                       对讲操作产生的射频干扰

工作电压范围           3.3V-5.5V

工作温度范围           －40℃－+85℃

按键输出               输入/输出一对一

滑调/滚轮输出           UP/DOWN 脉冲输出

储存温度范围           －50℃－+125℃

芯片封装形式           SSP28 (150MIL)

典型应用               各种家用电器,娱乐设备, 医疗设备,体育设备,玩具等.

——深圳市触控科技有限公司

引脚排列：

WTC6601RSI 应用原理图:

——深圳市触控科技有限公司

WTC6601RSI 封装和尺寸图:
