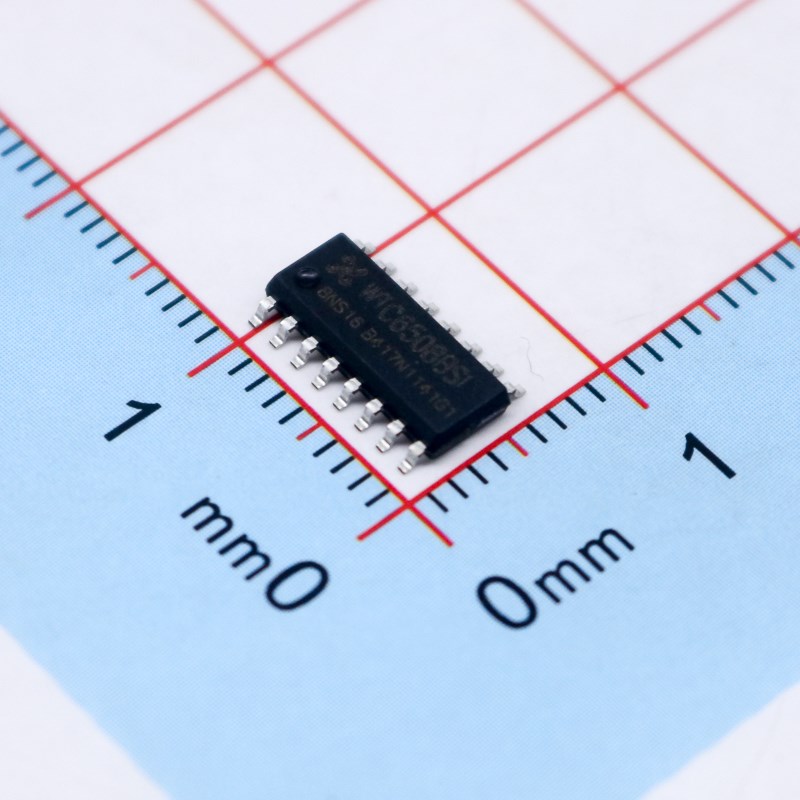

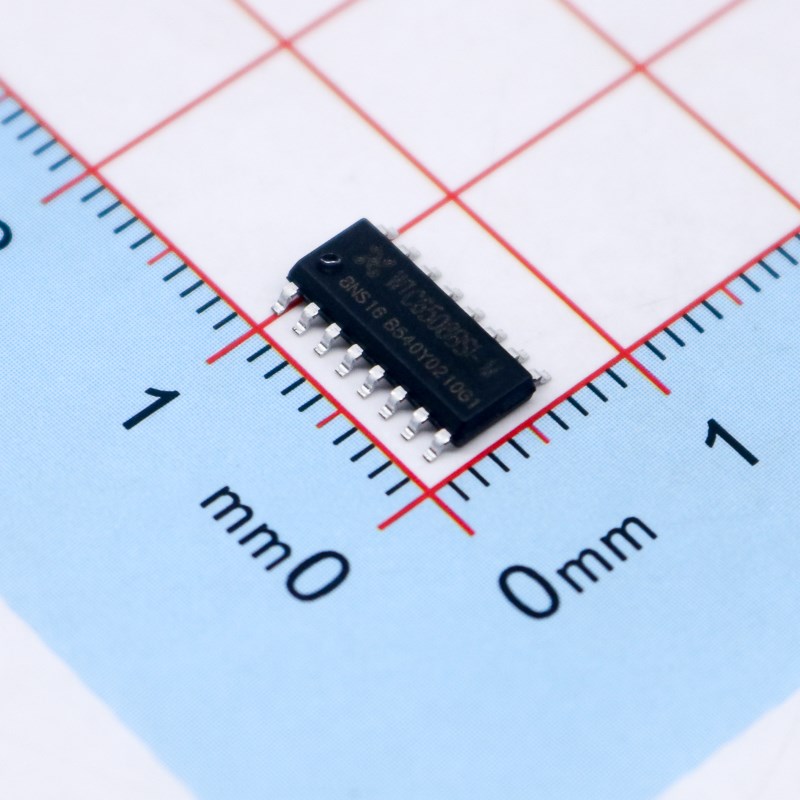

WTC6508BSI WTC6508BSI-M 八通道电容式触摸感应按键芯片 万代一级代理

产品简介

  WTC6508BSI 是一种触摸感应按键芯片，该芯片内部集成了自主设计的 8 通道电容测量

电路、自校准电路和 RISC 处理器，为用户提供 8 个电容式触摸感应按键的人机界面方案。

按键数量              3-8 个按键

技术机理              电容数字转换技术

按键反应模式          标准的 WTC6508BSI 为 SHIFT 模式，多键触摸时按操作顺序依次反应。

                                            WTC6508BSI-M 任意三个按键可同时按下，数据可以同时变更。

按键感应盘大小        最小 3mm×3mm , 最大 30mm×30mm, 根据实际需要和面板厚度而定

相邻按键感应盘间隙    标准的 WTC6508BSI 的相邻按键最小间隙 0.5mm,根据实际需要而定，可用作

                      密集键盘。WTC6508BSI-M 要求按键之间有足够的间隙，不可用作密集键盘。

按键感应盘形状        任意形状多边形,圆形或椭圆形,中间可留孔或镂空.

按键感应盘材料        PCB 铜箔,金属片,平顶圆柱弹簧,导电橡胶,导电油墨,导电玻璃的 ITO 层等

对 PCB 的要求        单面 PCB 板, 双面 PCB

面板材质              绝缘材料,如有机玻璃,普通玻璃,钢化玻璃,塑胶,木材,纸张,陶瓷,石材等

面板厚度              0~20mm

按键灵敏度调节方式    改变基准电容 CSEL 的值可对按键的灵敏度进行调节。

有效触摸反应时间      小于 80ms

防水性能              对面板撒水,喷水按键不发生误动 ,面板漫水,积水时触摸按键无异常反应,

抗射频干扰性能        能有效抑制 GSM 手机贴近面板拨打或接听电话，大功率对讲机贴近面板进行

                      对讲操作产生的射频干扰 。

工作电压范围          3.3V-5.5V

工作温度范围          －40℃－+85℃

数据传输接口          两线串行口（一条时钟线，一条数据线）

储存温度范围          －50℃－+125℃

芯片封装形式          NSOP16 (150MIL)

典型应用              各种家用电器,安防设备,通讯设备,工业控制设备仪器仪表,,娱乐设备, 医疗设

                      备,体育设备,玩具等。

WTC6508BSI 引脚：                                                   ——深圳市触控科技有限公司

WTC6508BSI引脚定义：

WTC6508BSI 触摸感应按键的的技术特点：

•  WTC6508BSI 通过 8 个独立的电容传感器输入通道来侦测触摸按键感应盘上电容

  的变化，通过一系列高效的算法来识别手指的有效触摸，用户可以通过 2 线串行接

  口读取按键数据。




• 采用特殊的防水设计：键盘不仅可以防溅水、漫水而且可以在完全被水淹没后正

  常使用，不同于目前一般的感应按键面板溅水、漫水时容易误动，积水后反应迟

  钝。或手指按下后出现不准确的误动。




• 优良的抗电磁干扰能力：在家电和一般应用场合的产品上应用时。用户使用单面

  PCB 板即可获得良好的抗射频信号干扰的能力。可以轻松对抗包括 GSM 手机在内

  的绝大多数射频干扰源对感应按键的干扰。




• 独特的线长自修正功能：目前市場上的同类产品，普遍存在着感应灵敏度随着感

  应按键到 IC 引脚的连线长度不同而有很大差异的现象。我们独创的线长自修正技

  术可以自动修正这种差异。用户不需复杂的调整就能获得整个感应面板各个按键

  几乎一致的感应灵敏度。

WTC6508BSI 的工作电路图：
