CP2148 八路低压降恒流型并联LED驱动器 Chiphomer启攀微代理

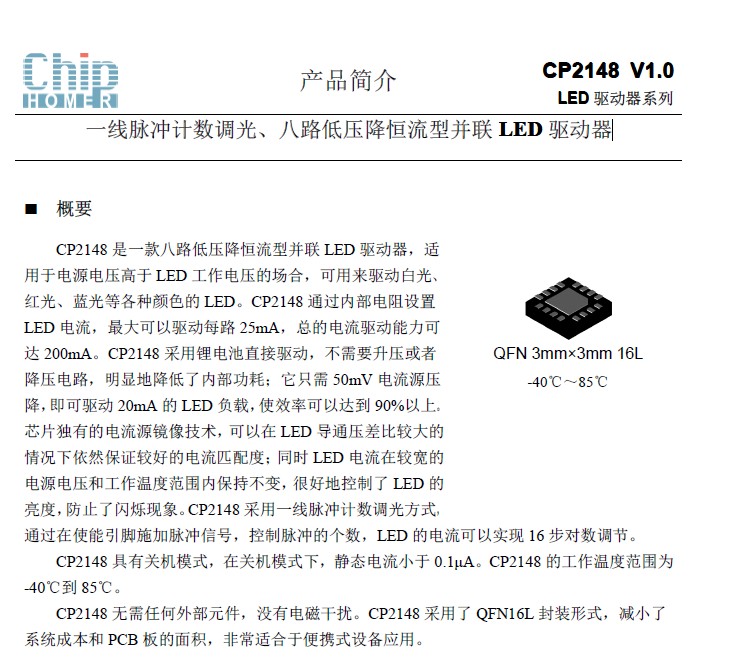

概要
CP2148 是一款八路低压降恒流型并联 LED 驱动器，适
用于电源电压高于 LED 工作电压的场合，可用来驱动白光、
红光、蓝光等各种颜色的 LED。CP2148 通过内部电阻设置
LED 电流，最大可以驱动每路 25mA，总的电流驱动能力可
达 200mA。CP2148 采用锂电池直接驱动，不需要升压或者
降压电路，明显地降低了内部功耗；它只需 50mV 电流源压
降，即可驱动 20mA 的 LED 负载，使效率可以达到 90%以上。
芯片独有的电流源镜像技术，可以在 LED 导通压差比较大的
情况下依然保证较好的电流匹配度；同时 LED 电流在较宽的
电源电压和工作温度范围内保持不变，很好地控制了 LED 的
亮度，防止了闪烁现象。CP2148 采用一线脉冲计数调光方式，
通过在使能引脚施加脉冲信号，控制脉冲的个数，LED 的电流可以实现 16 步对数调节。
CP2148 具有关机模式，在关机模式下，静态电流小于 0.1μA。CP2148 的工作温度范围为
-40℃到 85℃。
CP2148 无需任何外部元件，没有电磁干扰。CP2148 采用了 QFN16L 封装形式，减小了
系统成本和 PCB 板的面积，非常适合于便携式设备应用。
特性
无需任何外部元件
仅 50mV 电流源压降可提供 20mA 的 LED 电流
驱动 8 路 LED，每路 LED 最大电流：25mA
电流匹配精度：±3%（典型值）
工作效率可高达 90％以上
采用一线脉冲计数调光方式，LED 电流分 16 步对数可调
没有 EMI 和开关噪声
内置过热保护电路
工作电压范围：2.7V～5.5V
符合 RoHS 标准，100%无铅
关机电流 Icc<0.1μA
——深圳市触控科技有限公司
应用领域
蜂窝电话、数码相机
MP3、PMP、PDA、PND
CP2148 封装引脚图
——深圳市触控科技有限公司
典型应用
