产品简介

CP2683 是一款 6 通道电容检测芯片，具有高效的 RF 噪音抑制功能，能够准确识别手指触摸

引起的微小电容变化，适用于用触摸按键替代机械按键灯应用场合；具有实时的自校准和基线跟踪

算法，能有效避免因环境因素变化而引起按键误触等情况；可以通过 PWM 信号、I2C 通讯接口、

蜂鸣器或 LED 指示获得按键触发状态；CP2683 DSP 中内置先进的检测算法，能够有效防止水膜

引起的误触及抑制干扰噪音。

特性

支持 6 个感应按键

PWM 指示按键触发状态，能有效减少模拟输出口的电阻网络

支持 I/O 口开漏输出指示按键触发状态

支持 LED 背光

支持蜂鸣输出

高效的 RF 噪音抑制

能够防水

自动基线跟踪和自校准

简单的灵敏度调节，只需调整一个外部电容（Cs）即可

按键状态变化产生中断

邻键抑制

低功耗

正常模式和省电模式自动切换                                                —深圳市触控科技有限公司

具有硬件模式和软件模式两种工作模式

具有 I2C 接口

电源电压 3.0-3.6V，I/O 口 3.3/5V 兼容

封装为 SSOP-24L，QFN4x4-24L

引脚排列

CP2683 SSOP-24L 管脚排布

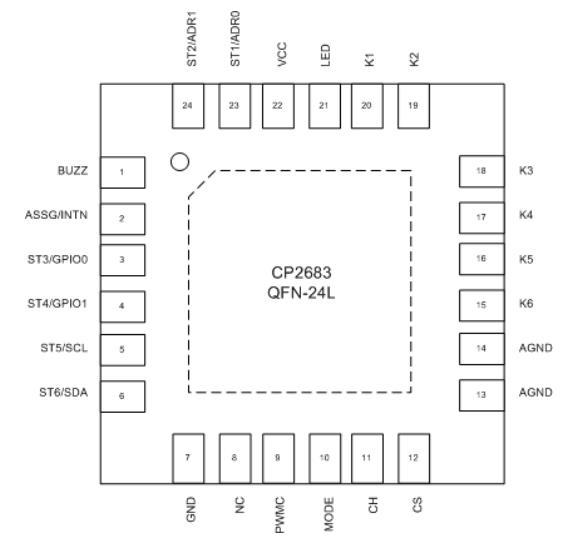

CP2683 QFN4x4-24L 管脚排布

CP2683 软件模式下的典型应用图

硬件模式的典型应用

——深圳市触控科技有限公司

功能描述

4.1 复位

CP2683 支持两种复位方式：上电复位和软件复位。

上电复位：

当芯片上电时，芯片内部的上电复位电路产生复位信号，将所有内部逻辑和寄存器复位到默认

值；

软件复位：

通过 I2C 把寄存器 SYS_RST.RST_DIGITAL 设置为“1”，将所有内部逻辑和寄存器复位到

默认值。

4.2 运行模式和配置模式

4.2.1 运行模式

CP2683 运行在三种模式：初始化模式、正常模式、省电模式。

图 5 示意三种运行模式间的转换

A) 初始化模式

初始化模式大约持续时间为 260ms，之后 CP2683 进入正常模式。

B) 正常模式

正常模式时，CP2683 高速对各按键的电容值进行实时采样。若在正常模式时，如果

SYS_CTRL0 IDLE_EN 位置 1,持续 10s 未检测到有效按键则 CP2683 进入省电模式。

C) 省电模式

省电模式下，CP2683 于较慢的速率进行采样，以节省功耗。在该模式下可以通过配置寄存器

PERIOD 设置扫描周期，其默认值为 32ms。在省电模式下，检测到 6 个按键中任意一个按键被触

发将使 CP2683 进入正常模式。

配置模式

CP2683 可以分别工作在硬件模式或软件模式下，通过 MODE 引脚来配置其工作模式，表 2

为模式配置表。

CP2683 表 2 模式配置

表 3 在不同工作模式下复用引脚功能定义

表 3 不同工作模式下复用引脚功能定义

获取按键状态

CP2683 有三种按键获取方式：

·从 ST1~ST6 引脚获取按键状态（硬件模式）

·从 GPIO0~GPIO1 引脚的 PWM 信号获取按键状态（软件模式）

·通过 I2C 读取按键状态寄存器 KEY_STATUS 获取按键状态 (软件模式)

4.3.1 从ST1~ST6 引脚获取按键状态

硬件模式下，ST1~ST6 引脚被用于指示按键状态，ST1~ST6 为开漏输出模式，低有效。

表 4 ST1~ST6 引脚指示按键状态
