CP2680 4/2通道电容性触摸检测芯片 Chiphomer启攀微代理
概述
CP2680 是一款 4 通道/2 通道电容检测芯片，具有高效的 RF 噪音抑制功能，能够准确识别手
指触摸引起的微小电容变化，适用于用触摸按键替代机械按键等应用场合；具有实时的自校准和基
线跟踪算法，能有效避免因环境因素变化而引起按键误触等情况；可以通过 PWM 信号获得按键触
发状态；CP2680 DSP 中内置先进的检测算法，能够有效防止水膜引起的误触及抑制干扰噪音。
特性
支持 4 个/2 个感应按键
PWM 指示按键触发状态，能有效减少模拟输出口的电阻网络
支持 I/O 口开漏输出指示按键触发状态
高效的 RF 噪音抑制
能够防水
自动基线跟踪和自校准
简单的灵敏度调节，只需调整一个外部电容（Cs）即可
邻键抑制
低功耗
电源电压 2.8-5.5V
封装为 SOP8，SOP14，QFN3x3-16L
——深圳市触控科技有限公司
引脚排列
CP2680SP8-A1 SOP8
CP2680SP8-A2 SOP8

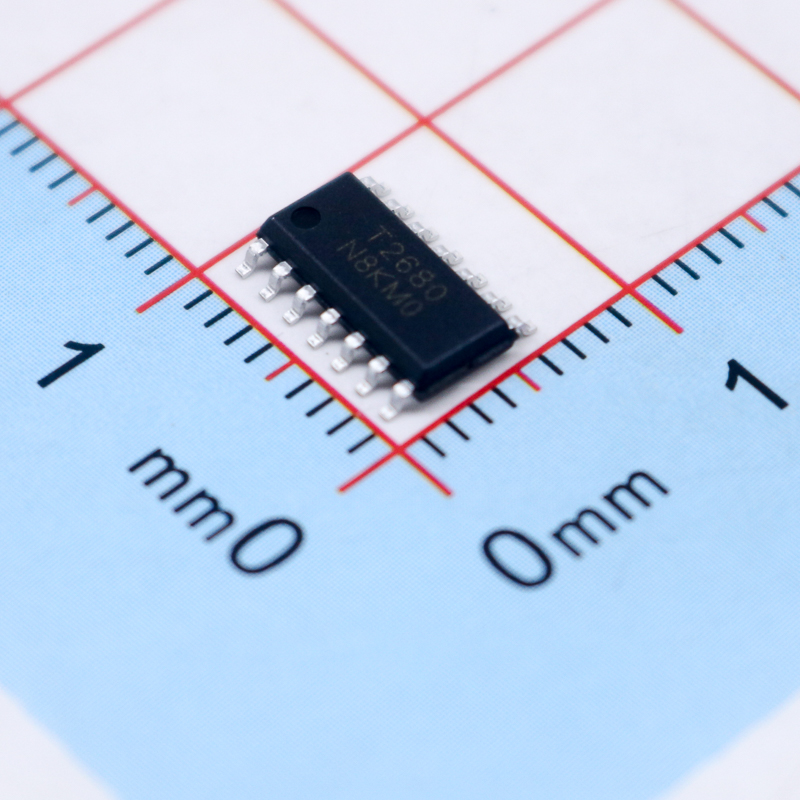

CP2680SP14-A1 SOP14
——深圳市触控科技有限公司
CP2680QN-A1 QFN3x3-16L
典型应用
——深圳市触控科技有限公司
