CP2526  6通道电容性触摸检测芯片 Chiphomer启攀微代理

产品简介

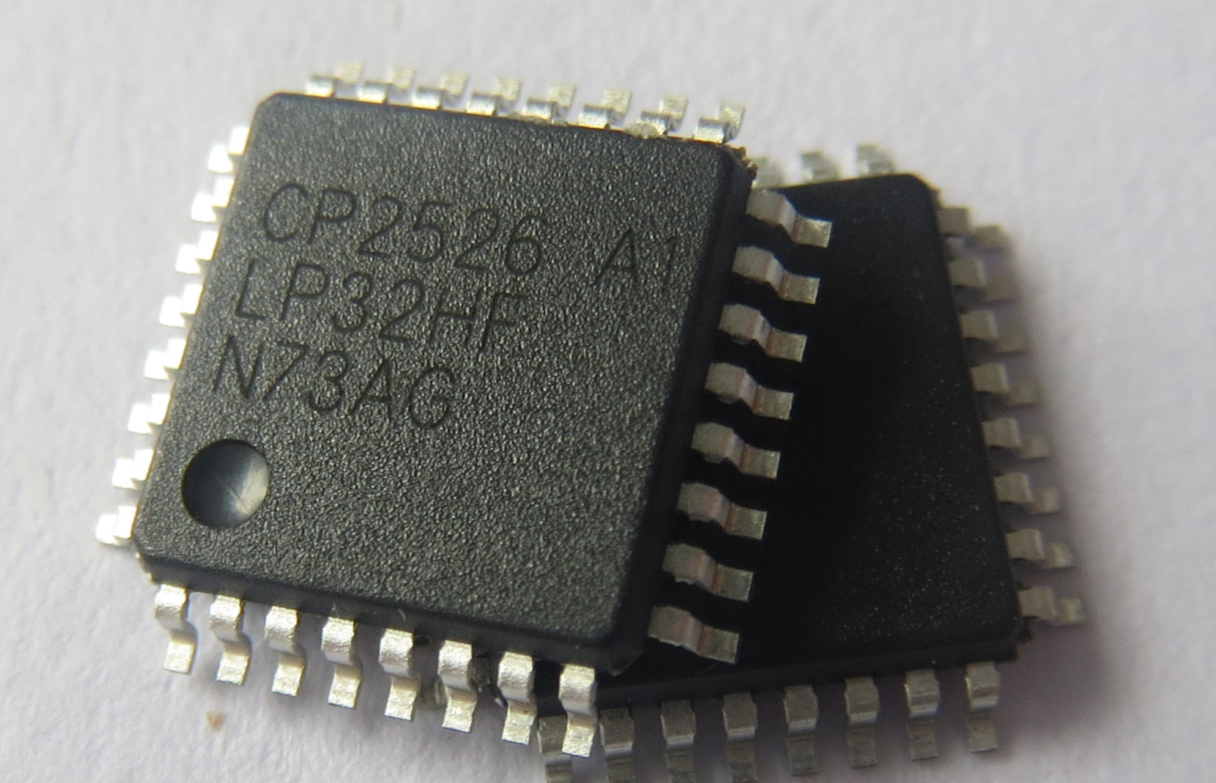

CP2526 是一款支持 6 通道的电容

式触摸传感芯片。内嵌高精度电容数字

转换（CDC）模块，并结合专用 DSP

处理器，能在各种应用环境下准确识别

人手指的触摸。芯片支持 IIC 总线和

SPI 总线，同时提供 6 位可扩展 GPIO。

感应判断结果可选择串口输出或 GPIO

输出。

独特的 CDC 技术可以检测到电容

变化，并把该变化量转换成数字信号。

转换后的数字信号经过硬件低通和

DSP 处理，最后获得触摸感应判断。

硬件滤波器可解决输入信号的抖动。集

成特殊判断算法的 DSP 处理器能实时

计算出每个感应通道的状态。感应判决

算法具有自校准功能，能适应多种应用

环境的变化。

CP2526 采用 CMOS 工艺，可工

作于 2.8V ~ 5.5V，有 5mm x 5mm

QFN32 和 7mm x 7mm LQFP32 和

7.6mm x 17.5mm SOP28 三种封装。

CP2526 支持两种配置模式，软件模式和硬件模式。软件模式下，按键状态可以通过读取按键状态

寄存器获取或者直接通过 GPIO 引脚获取；硬件模式下不支持串口访问，按键状态直接通过 GPIO输出。

  芯片在正常工作模式下，功耗为 400uA。

CP2526 QFN32 和 LQFP32 的封装形式，同时支持软件模式和硬件模式，而 SOP28 封装形式只

支持硬件模式

——深圳市触控科技有限公司

特性

6 路感应通道，每路灵敏度可单独调节

触摸响应时间：18～20ms @正常模式，120ms @省电模式

电容检测范围：0～80pF，检测分辨率典型值为 0.02pF，且分辨率可调

工作电压范围为 2.8V～5.5V

内建振荡器、上电复位系统和高 PSRR 的 LDO

相邻感应通道抑制功能(ASS)

专用感应判断算法能自适应环境变化

按键状态通过 GPIO 直接输出，支持开漏输出

CMOS 工艺，QFN32、LQFP32 和 SOP28 三种封装

引脚排列图

CP2526 QFN32 引脚排列图

CP2526 LQFP32 引脚排列图

CP2526 SOP28 引脚排列图

——深圳市触控科技有限公司

典型应用

  硬件模式

CP2526 QFN32 和 LQFP32 封装工作于硬件模式典型应用图：

软件模式——IIC 接口

QFN32 和 LQFP32 封装 IIC 接口典型应用

软件模式——SPI 接口

CP2526 QFN32 和 LQFP32 封装工作于 SPI 串口模式典型应用图：

QFN32 和 LQFP32 封装 SPI 接口典型应用

硬件模式（SOP28）

CP2526 SOP28 硬件模式典型应用图：

SOP28 封装硬件模式典型应用
