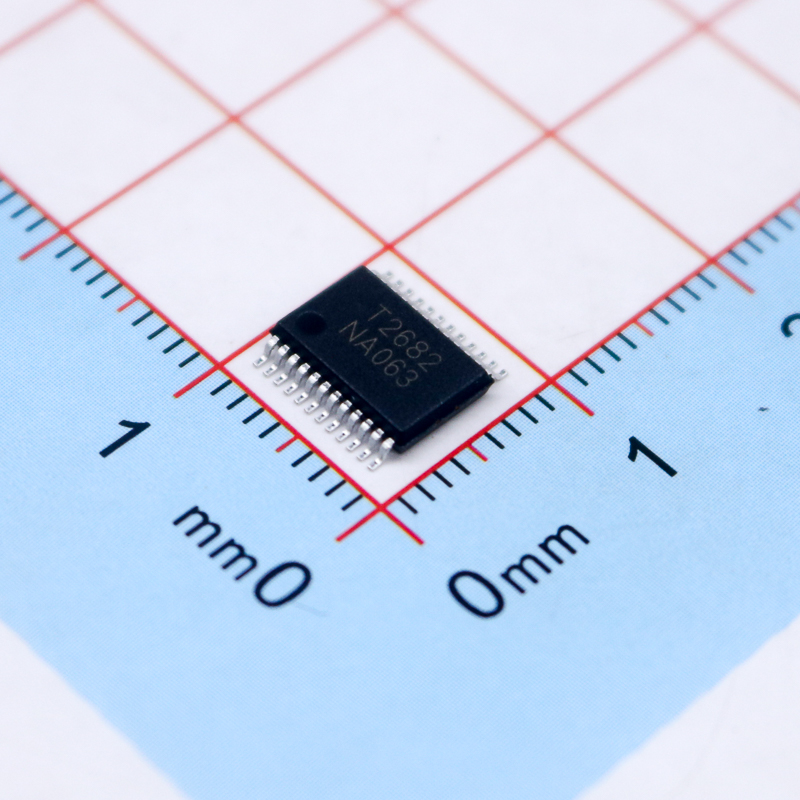

CP2682 8 通道电容性触摸检测芯片 Chiphomer启攀微代理
产品简介
CP2682 是一款 8 通道电容检测芯片，具有高效的 RF 噪音抑制功能，能够准确识别手指触摸
引起的微小电容变化，适用于用触摸按键替代机械按键灯应用场合；具有实时的自校准和基线跟踪
算法，能有效避免因环境因素变化而引起按键误触等情况；可以通过 PWM 信号、I2C 通讯接口、
蜂鸣器或 LED 指示获得按键触发状态；CP2682 DSP 中内置先进的检测算法，能够有效防止水膜
引起的误触及抑制干扰噪音。
特性
支持 8个感应按键
PWM 指示按键触发状态，能有效减少模拟输出口的电阻网络
支持 I/O 口开漏输出指示按键触发状态
支持 LED 背光
支持蜂鸣输出
高效的 RF 噪音抑制
能够防水
自动基线跟踪和自校准
简单的灵敏度调节，只需调整一个外部电容（Cs）即可
按键状态变化产生中断
邻键抑制
低功耗
正常模式和省电模式自动切换
具有硬件模式和软件模式两种工作模式
具有 I2C 接口
电源电压 3.0-3.6V，I/O 口 3.3/5V 兼容
0.35um
封装为 SSOP-24，SOP-24 ，QFN4*4 24
——深圳市触控科技有限公司
引脚排列
CP2682 SSOP24 & SOP24
CP2682 QFN4*4 24
——深圳市触控科技有限公司
软件模式的典型应用
CP2682硬件模式下的典型应用图
运行模式
CP2682 运行在三种模式：初始化模式、正常模式、省电模式。
图为三种运行模式间的转换
A) 初始化模式
初始化模式大约持续时间为 260ms，之后 CP2682 进入正常模式。
B) 正常模式
正常模式时，CP2682 高速对各按键的电容值进行实时采样。若在正常模式时，如果
SYS_CTRL0 IDLE_EN 位置 1,持续 10s 未检测到有效按键则 CP2682 进入省电模式。
C) 省电模式
省电模式下，CP2682 于较慢的速率进行采样，以节省功耗。在该模式下可以通过配置寄存器
PERIOD 设置扫描周期，其默认值为 32ms。在省电模式下，检测到 8 个按键中任意一个按键被触
发将使 CP2682 进入正常模式。
——深圳市触控科技有限公司
